Transformadores são dispositivos fundamentais para o funcionamento do sistema elétrico moderno. Eles permitem que a energia seja transmitida a longas distâncias com o mínimo de perdas e chegue até residências, indústrias e comércios com a voltagem correta. Sem eles, o transporte eficiente de eletricidade seria inviável, e os riscos para equipamentos e pessoas seriam muito maiores. Neste artigo, vamos explorar como os transformadores funcionam, por que são indispensáveis na rede elétrica e quais são os modelos mais comuns em uso.
O princípio de funcionamento dos transformadores
O funcionamento de um transformador é baseado no fenômeno da indução eletromagnética. Esse princípio, descoberto por Michael Faraday no século XIX, mostra que é possível induzir uma corrente elétrica em um condutor quando ele é exposto a um campo magnético variável. Nos transformadores, isso é feito por meio de dois enrolamentos de fio condutor — o primário e o secundário — enrolados em torno de um núcleo de material ferromagnético.
Quando uma corrente alternada passa pelo enrolamento primário, ela gera um campo magnético oscilante no núcleo. Esse campo induz uma tensão no enrolamento secundário. A quantidade de espiras em cada enrolamento determina se a tensão será aumentada ou diminuída. Se o secundário tiver mais espiras que o primário, o transformador eleva a tensão (transformador elevador). Se tiver menos, reduz a tensão (transformador redutor).
A importância dos transformadores na transmissão de energia
Uma das maiores dificuldades na transmissão de energia elétrica é a perda por efeito Joule, que ocorre quando a corrente percorre longas distâncias. Para reduzir essas perdas, a corrente deve ser transmitida em alta tensão e baixa intensidade. É aí que os transformadores se tornam indispensáveis.

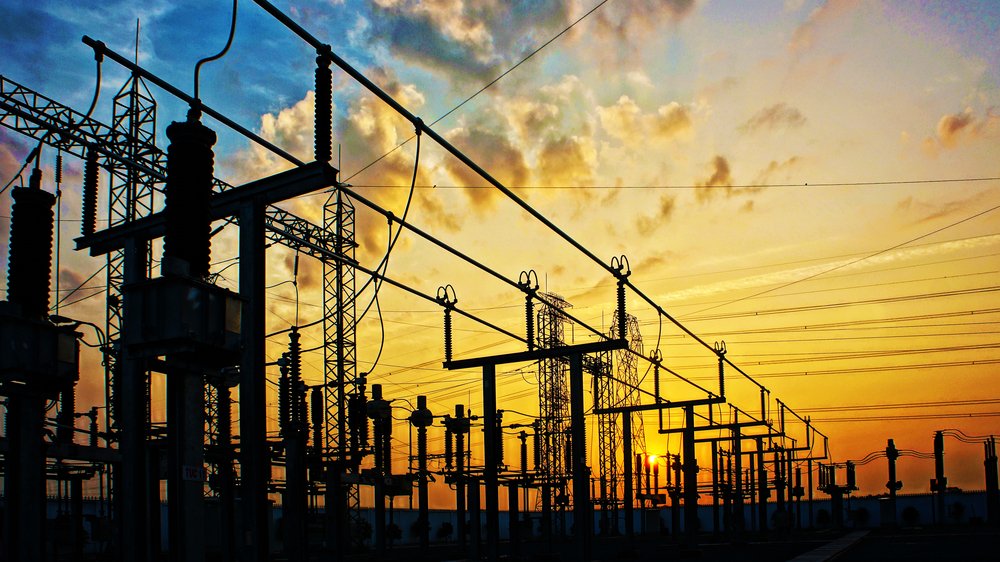

Logo após a geração da energia nas usinas, ela passa por um transformador elevador, que aumenta sua tensão para valores que podem ultrapassar 500 kV. Isso permite que a energia percorra centenas de quilômetros com perdas mínimas. Nas subestações próximas às cidades, a tensão é novamente reduzida por transformadores redutores, até atingir níveis seguros e compatíveis com os equipamentos domésticos e industriais.
Aplicações práticas: do poste ao parque industrial

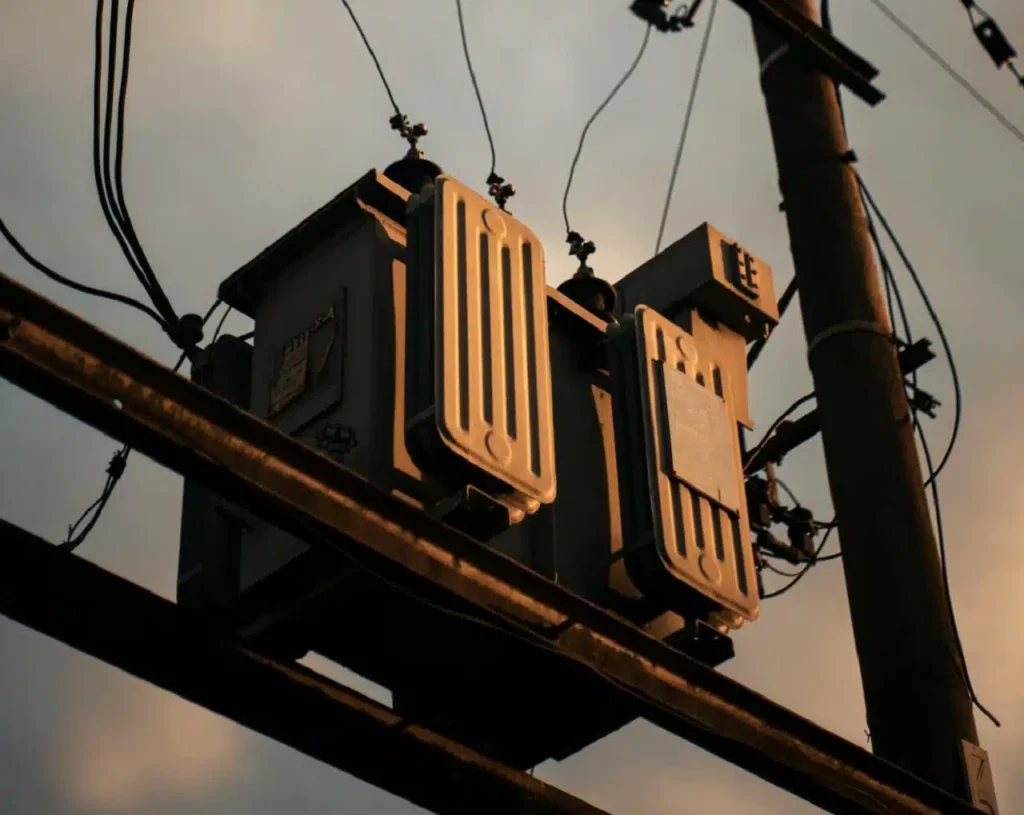

No cotidiano, é comum vermos transformadores montados em postes nas ruas. Esses equipamentos são, na maioria das vezes, transformadores de distribuição, responsáveis por entregar a energia com a voltagem correta para as residências e pequenos estabelecimentos. Um exemplo desse tipo de equipamento é o transformador 15kva, muito usado para atender demandas residenciais ou de pequenos comércios.
Já em ambientes industriais, onde a demanda de energia é muito maior, são usados transformadores de potência com alta capacidade, como o trafo 500 kva. Esses transformadores são essenciais para alimentar máquinas de grande porte, linhas de produção e sistemas de automação industrial com segurança e eficiência.
Tipos de transformadores
Há diversos tipos de transformadores, cada um projetado para uma aplicação específica:
- Transformadores de potência: Usados em subestações para transmissão de energia em alta tensão.
- Transformadores de distribuição: Reduzem a tensão para uso doméstico e comercial.
- Autotransformadores: Possuem um único enrolamento com derivações, sendo mais compactos e econômicos, mas com menor isolamento.
- Transformadores de isolamento: Garantem separação elétrica entre os circuitos de entrada e saída, protegendo os usuários e equipamentos contra surtos.
- Transformadores de medição: Incluem transformadores de corrente e de potencial, usados para monitoramento e proteção em redes elétricas.
Componentes principais de um transformador
Embora existam diversos tipos de transformadores, a estrutura básica é semelhante entre eles. Os principais componentes são:
- Enrolamentos: Feitos geralmente de cobre ou alumínio, são responsáveis por conduzir a corrente elétrica.
- Núcleo magnético: Normalmente de ferro silicioso, concentra o campo magnético gerado pelo enrolamento primário.
- Isolamento: Impede o contato direto entre os enrolamentos e o núcleo, garantindo segurança e funcionamento adequado.
- Sistema de resfriamento: Pode ser a óleo (como no trafo 500 kva) ou a seco, dependendo da aplicação e ambiente de instalação.
Eficiência e durabilidade dos transformadores
Transformadores são projetados para operar com alta eficiência, muitas vezes superior a 95%. Eles podem funcionar por décadas se forem bem projetados, instalados corretamente e receberem a manutenção adequada. Os transformadores a óleo, como o transformador 15kva, possuem sistemas de resfriamento eficientes que ajudam a prolongar sua vida útil.
A manutenção periódica envolve a verificação do nível e da qualidade do óleo isolante, inspeção dos terminais, limpeza externa e ensaios elétricos. Esses cuidados evitam falhas e interrupções no fornecimento de energia.
Transformadores e a modernização da rede elétrica
Com a expansão das energias renováveis e o crescimento das cidades inteligentes, os transformadores continuam desempenhando papel essencial. Hoje, eles são integrados a sistemas de automação e controle remoto, que monitoram seu desempenho em tempo real. Em redes inteligentes (smart grids), transformadores modernos conseguem se adaptar às variações de carga e contribuir para uma distribuição de energia mais equilibrada e sustentável.
Além disso, novas tecnologias como os transformadores a seco encapsulados e os transformadores digitais estão ganhando espaço em ambientes onde segurança, eficiência e controle são prioridades.
Conclusão
Os transformadores são muito mais do que meros equipamentos técnicos. Eles são verdadeiros pilares do sistema elétrico, permitindo que a energia gerada em usinas chegue até nós com eficiência, segurança e estabilidade. Seja um pequeno transformador 15kva alimentando uma residência, ou um robusto trafo 500 kva em uma indústria, todos têm um papel essencial no bom funcionamento da rede elétrica.
Compreender como esses dispositivos funcionam e sua importância ajuda a valorizar a engenharia por trás da eletricidade que utilizamos todos os dias. E, à medida que o mundo avança para sistemas mais inteligentes e sustentáveis, os transformadores continuam sendo peças-chave para um futuro energético mais eficiente.
